電動/腳踏兩用風機
產品介紹：

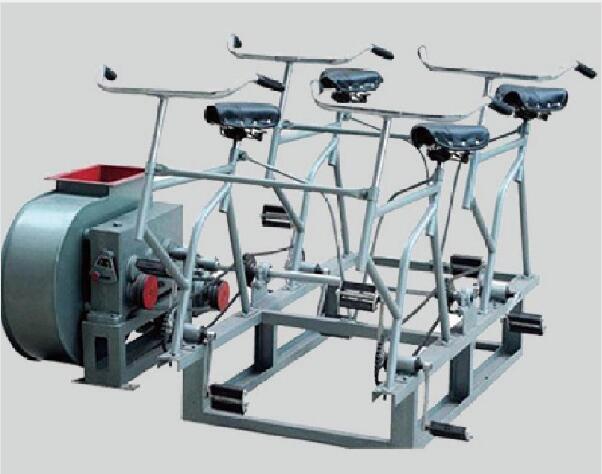

腳踏電動兩用風機(DJF-1型電動腳踏兩用風機)是人防工事，防空地下室在戰時電源被毀，敵方使用原子、化學或細菌武器的情況下，采用濾毒式通風設備。其技術指標的重點，是保證戰時人力驅動情況下，滿足400人單元的濾毒式通風要求，同時，考慮到平、戰結合，可利用人力驅動電源為人防工事、地下旅館、餐廳和商場等進行通風換氣。
主要技術：
1.戰時(腳踏驅動)
在四個人驅動，腳踏轉速為n=40轉/分時。風量：Q≥1200立方米/小時。
風壓：(全壓)：P≥120pa四個一般體力的人，能連續運轉20分鐘以上。
2.平時(電動)
用Y90S-4電動機傳動(電機功率N=1.1千瓦，轉速n=1400轉/分，電源為三相380伏)
風量：Q=2600~3060立方米/小時 風壓(全壓)P=90~60pa
|
轉速r/min |
序號 |
全壓Pa |
流量M3/H |
電動機Y型 |
功率kw |
|
3000 |
1 |
410 |
3273 |
Y90S-4 |
1.1 |
|
2 |
548 |
3154 |
|||
|
3 |
629 |
2988 |
|||
|
4 |
843 |
2701 |
|||
|
5 |
964 |
2421 |
|||
|
6 |
1204 |
2033 |
|||
|
7 |
1370 |
1548 |
|||
|
8 |
1430 |
1278 |
|||
|
2750 |
1 |
353 |
2983 |
腳踏 |
|
|
2 |
452 |
2828 |
|||
|
3 |
621 |
2720 |
|||
|
4 |
702 |
2470 |
|||
|
5 |
840 |
2203 |
|||
|
6 |
1000 |
1870 |
|||
|
7 |
1138 |
1397 |
|||
|
8 |
1208 |
1225 |
|||
安裝提示：
1.安裝前應仔細檢查通風機各連接部分，葉片與機殼是否有碰擦現象。按圖校正風口與葉輪之間間隙尺寸，而保持為水平 位置。
2.如機架為散裝件裝箱，則應先將散裝件按DJF-1型風機外形尺寸圖整裝成機架后，按圖示地腳螺栓尺寸，共(11處)分別將機架及增速箱固定到位，盡量使兩軸線同心并在其連接處“鉸鏈聯軸器”上裝園推銷。然后按使用說明書維護保養一節進行電 動、腳踏變換工況(工況變換手把設在增速箱一側)試運轉。
維護保養：
腳踏電動兩用風機的經常工作方式是電動。只有在戰時才使用腳踏。但一旦使用，都是危急情況，要確保能可靠運轉，所以，平時要加強維護保養，特別是各運動部分。
1.檢查齒輪箱有無漏油和滲油，必要時更換密封墊圈。
2.對鏈條、牙盤和飛輪均要定期加潤滑油，不使銹蝕。
3.檢查支架部分結構，有否銹蝕損壞或失落緊固件。
4.齒輪箱維護：打開齒輪箱檢查潤滑油，若已變質，則倒盡后加新的120號機油，若油量不足，則加添到油平面與軸的下表 面齊平。然后由一人慢速運轉，檢查有否相擦或撞擊聲。若無故障，則四個人同時運轉5分鐘，若有故障，應及時進行修理或更 換零件。
5.風機長期不使用，將皮帶卸下，或?qū)㈦姍C(jī)底板調松，使皮帶松馳。
6.上述保養工作每季度進行一次，濕熱天一至二月一次。
